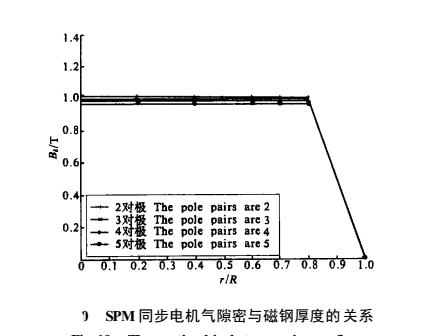

SPM 同步电机中,磁钢厚度不受极弧系数和极对数的制约,因此在不同的极对数下,磁钢厚度都可以在转子半径内任意变化. 图0, 1 是磁钢采用平行充磁方式,在磁钢厚度发生变化时 SPM 同步电机中气隙磁密、磁通随极对数变化的关系.图中磁钢厚度用 r/ R 的比值表示,比值越大,磁钢越薄,比值越小,磁钢越厚. r和R分别表示永磁体的内径和外径,见图1.从图0, 1可知,随着磁钢厚度的增加,对 SPM同步电机,气隙磁密和磁通是增加的,但当磁钢厚度达到一定值时, 气隙磁密和磁通基本不变。 因此在设计电机时应选用合理的磁钢厚度。

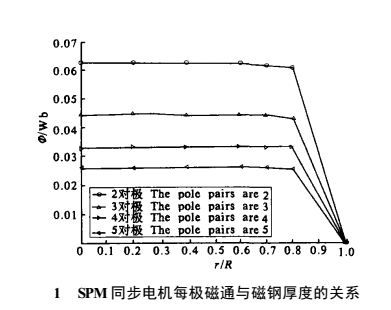

　　图1也反映出不同极对数时虽然气隙磁密变化不大, 但每极磁通却变化很大, 随极对数的增加每极磁通逐渐减小, 这是由于极对数增加使每极面积减小而造成的。
